Установка поворотников под зеркало

Всем привет! Давно хотел…наконец-то сделал. По многочисленным просьбам сделан фотоотчёт…смотрим фото, читаем слова:

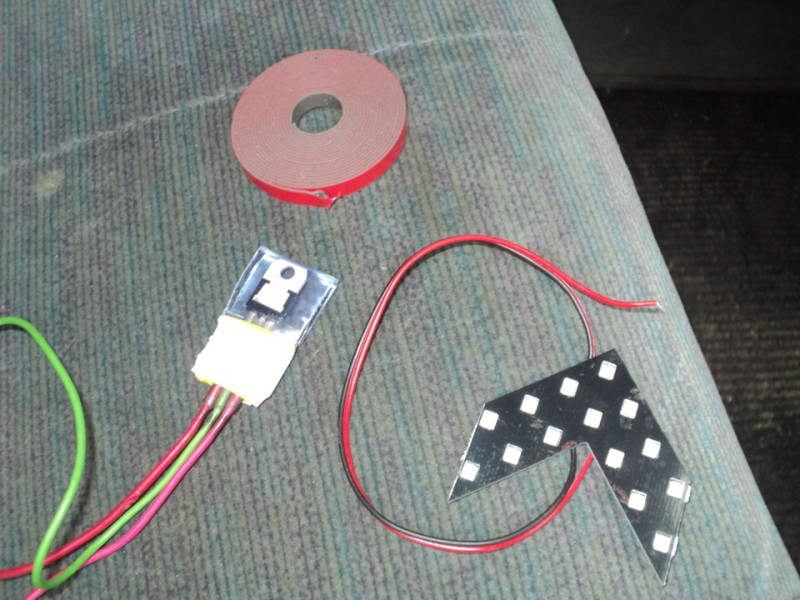

Что нам нужно? Скотч двухсторонний, кренки LM 7812 (какая ни какая, а всё ж стабилизация…ну и сами светодиодные модули, заказанные в Поднебесной:

Поворотники в зеркала

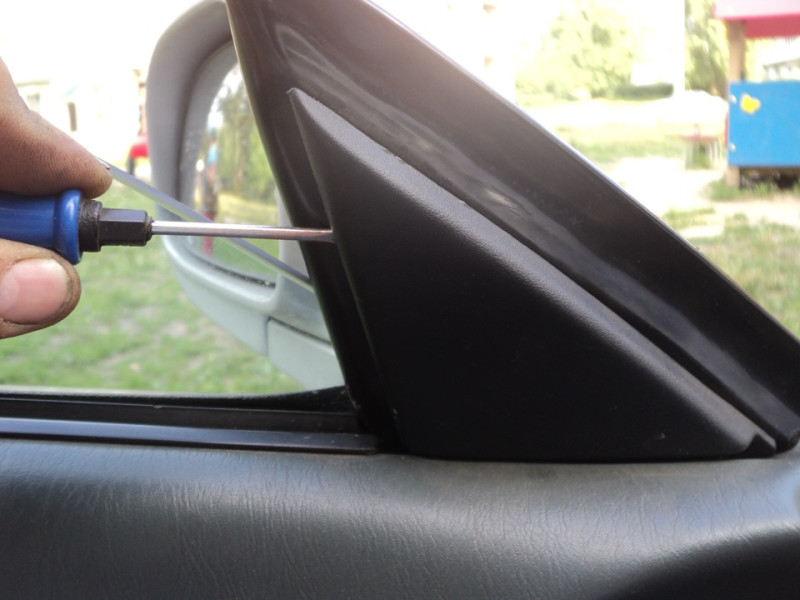

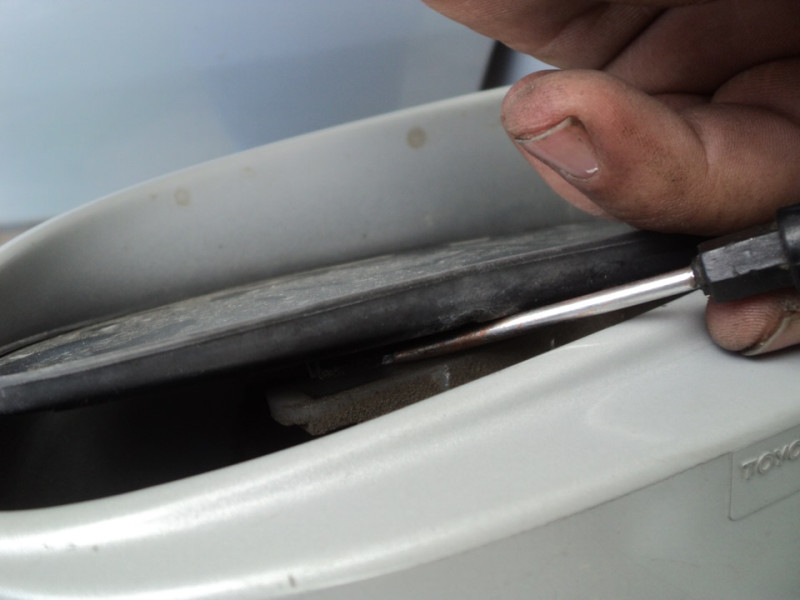

Аккуратно поддеваем отвёрточкой и снимаем уголок накладку.

Поворотники в зеркала тойота

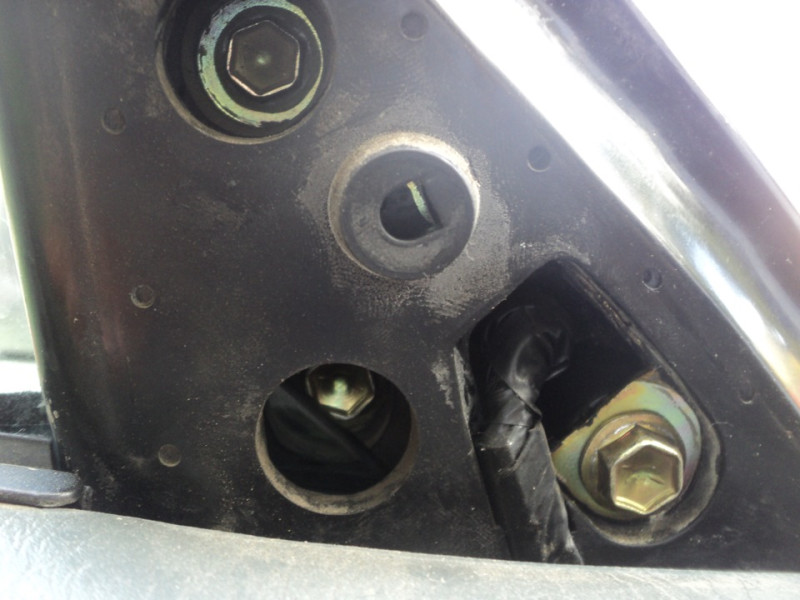

Головкой на 10 откручиваем 3 винта,отсоединяем зеркало заднего вида

Поворотники в зеркала заднего вида

Также тонкой отвёрточкой отщёлкиваем две защёлки и снимаем зеркальный элемент

в зеркало поворотник

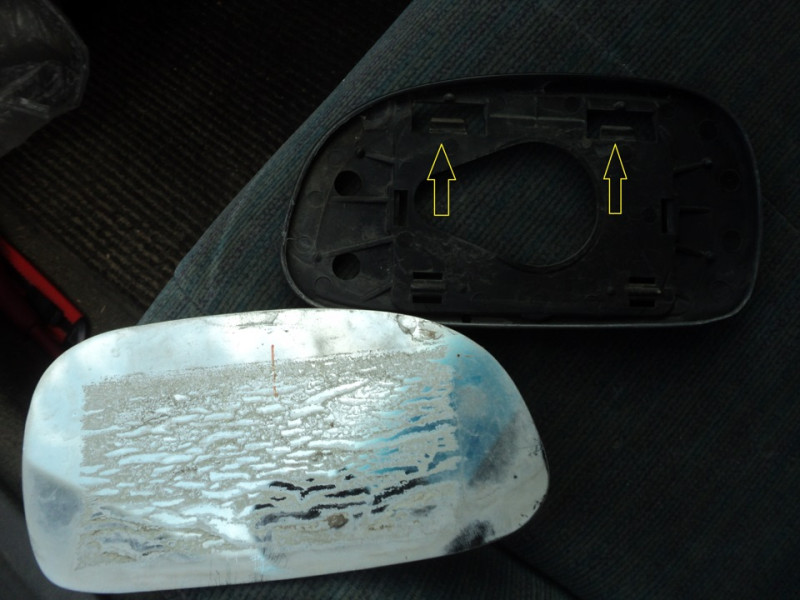

Защёлки, которые следует отщёлкнуть на фото показаны стрелками…
Само зеркало просто вставлено в пластмассовую рамку, вытащить её не составило труда, а вот отчистить клей с зеркала…тут я попотел над каждой минут по 30, и то отчистил не всё, а только те места, где будут модули…отчищал простой водой.

в зеркало поворотники

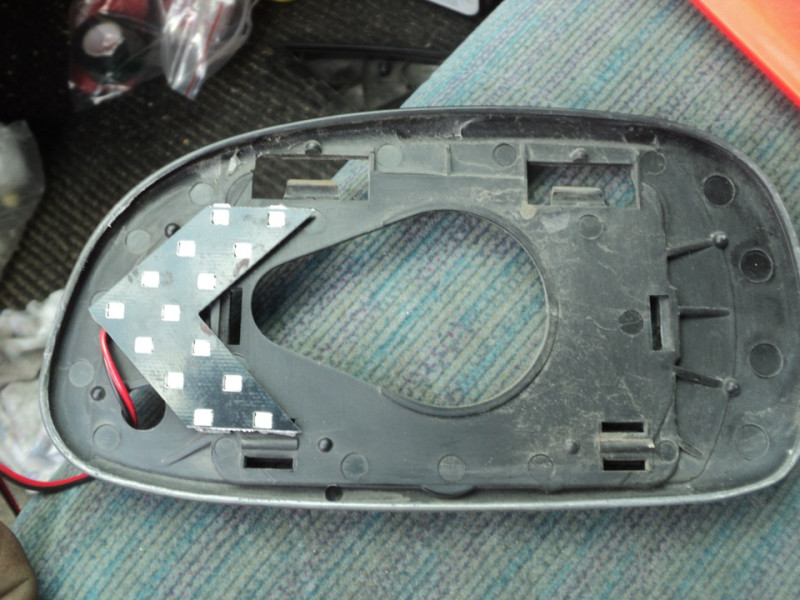

Светодиодный поворотник модуль приклеил к рамке на двухсторонний скотч, кто-то приклеивает

Установка поворотников под зеркало

Вставляем зеркало на место, собираем зеркало в обратной последовательности.

Установка поворотников под зеркало 1

Зеркало с модульным поворотником убираем пока в сторонку и принимаемся за разборку корпуса зеркала и механизма, чтоб протянуть провод питания.

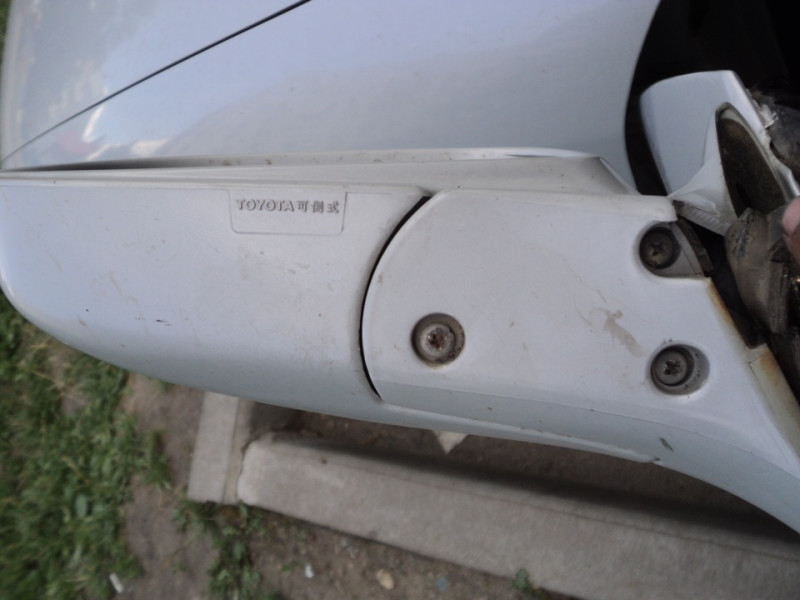

Откручиваем три винта…что-то у меня тяжеловато шли…еле открутил

Установка поворотников под зеркало 3

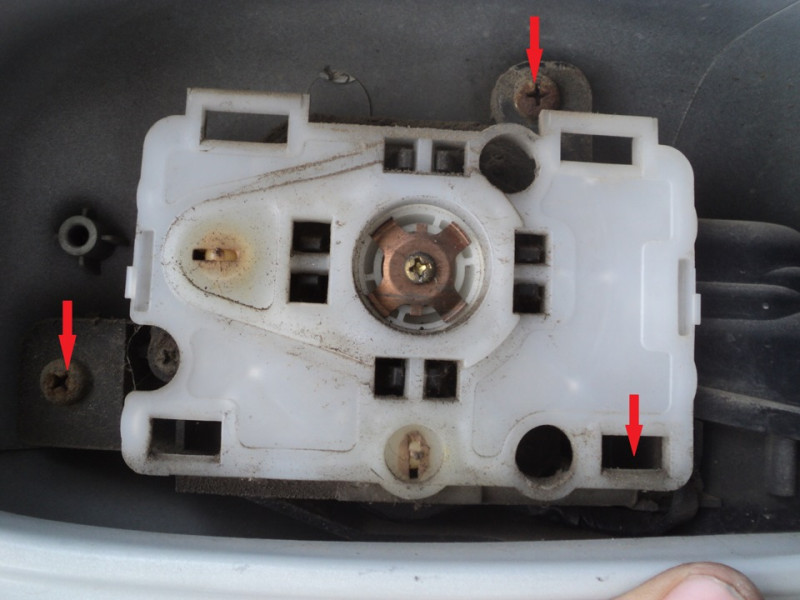

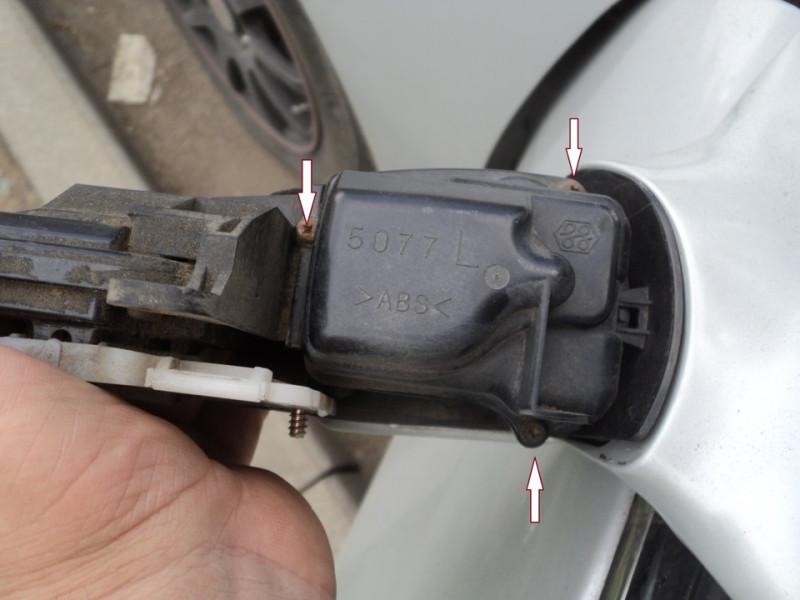

А также три винта, указанные стрелками, крепления механизма к корпусу…и снимаем сам корпус…выходит не сразу, но покрутив его туда-сюда всё ж выходит.

Установка поворотников под зеркало 4

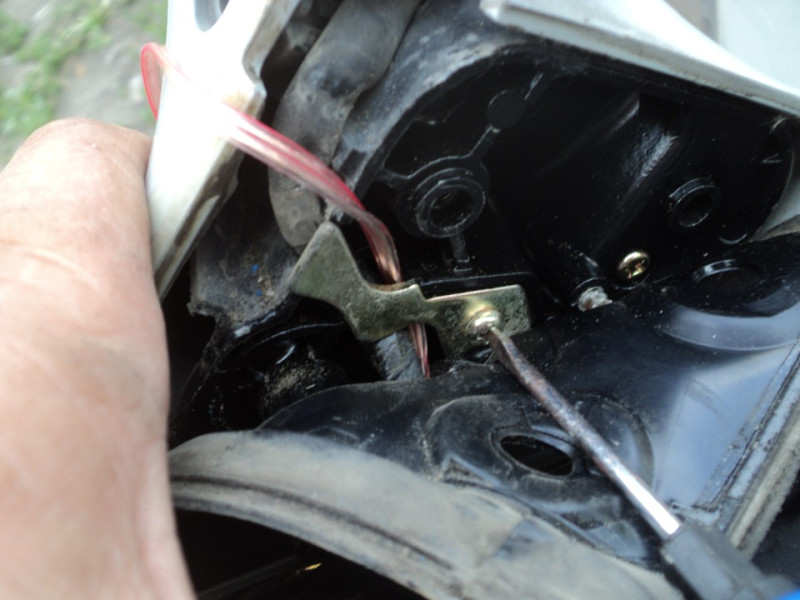

Затем откручиваем ещё три винта крепления крышки механизма…также указаны стрелками

Установка поворотников под зеркало 4

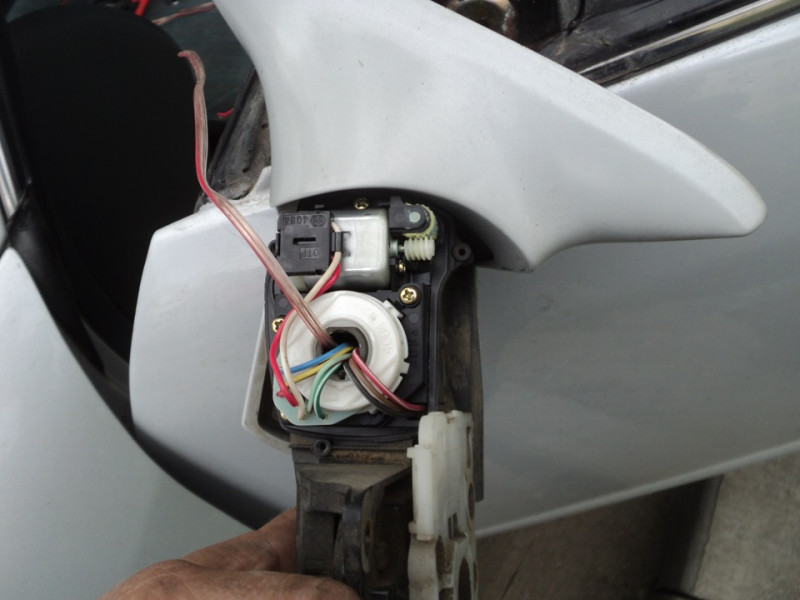

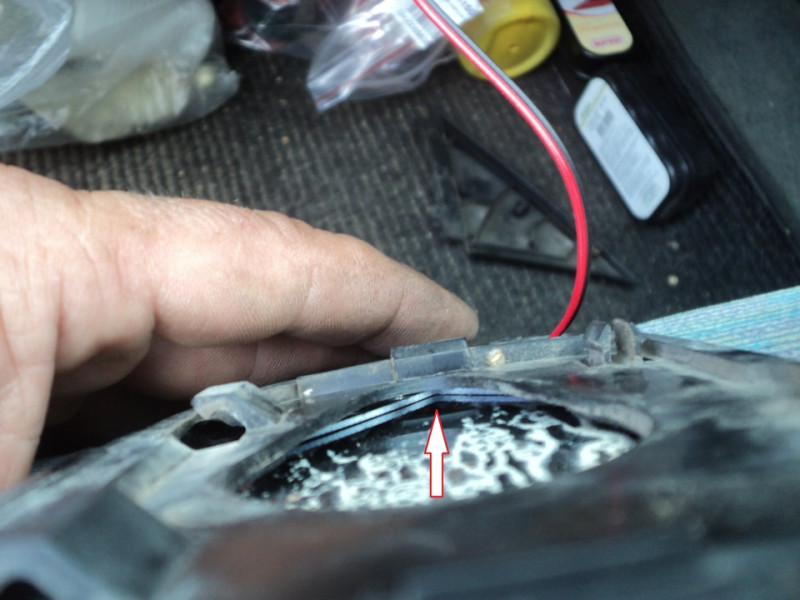

Теперь протаскиваем провод рядом с основным жгутом

Установка поворотников под зеркало 5

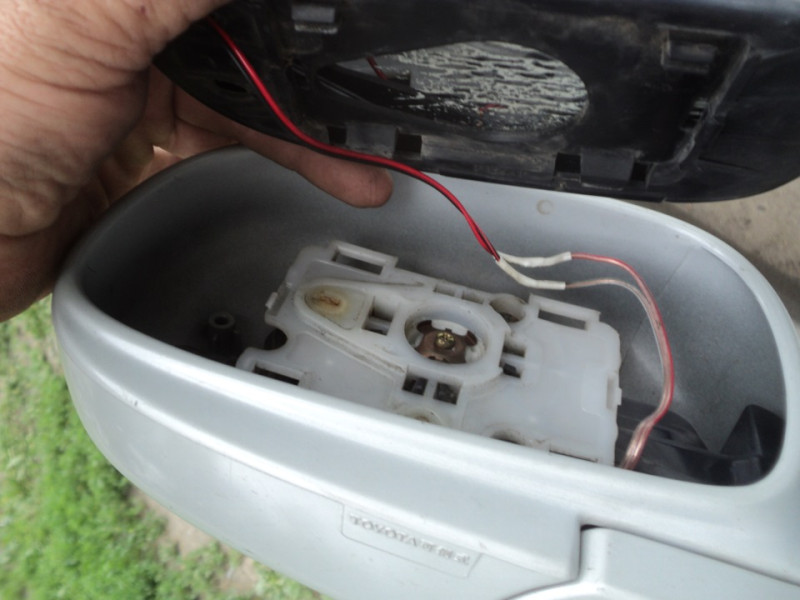

Всё! провод протянули…собираем в обратном порядке.

Установка поворотников под зеркало 6

Протянутый провод соединяем с проводом модуля

Установка поворотников под зеркало 7

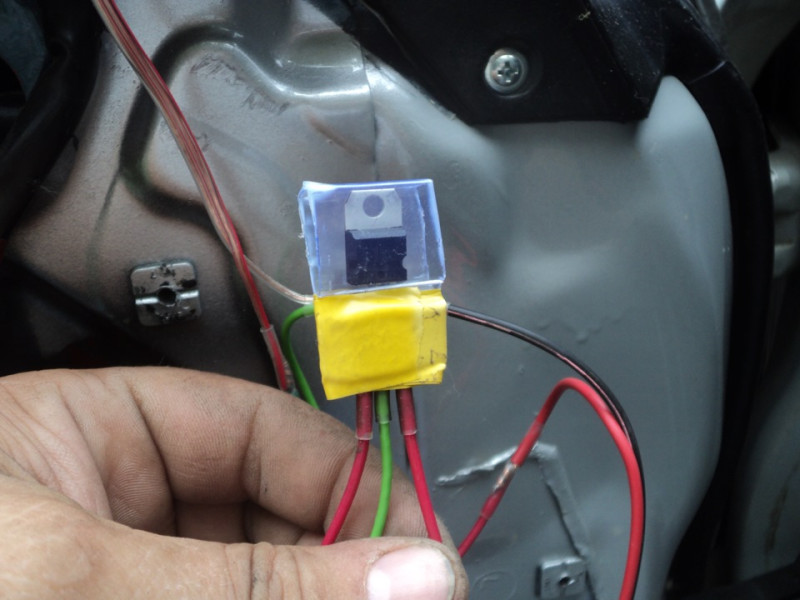

Подключаем через кренку…провода тянем к поворотникам, я запитал к боковым (зелёный провод + …белый -)

Установка поворотников под зеркало 8

Схема подключения кренки

Установка поворотников под зеркало 9

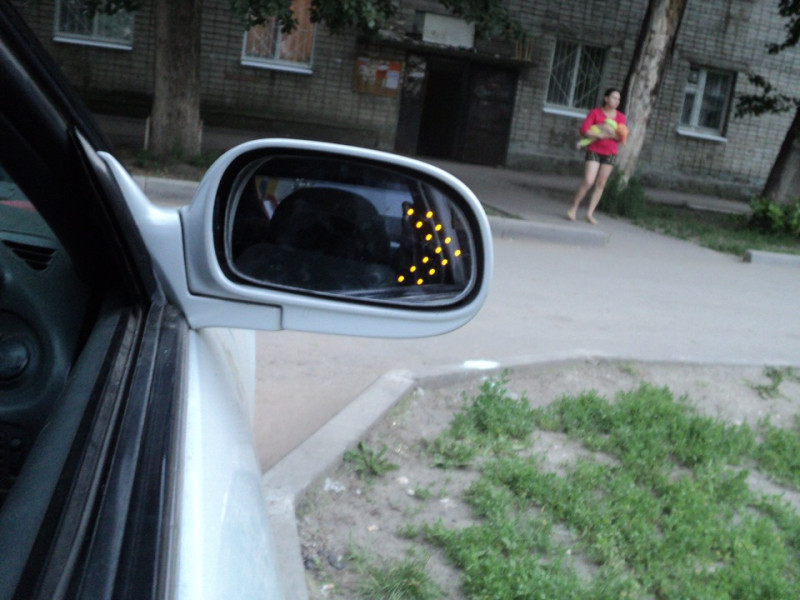

Ну и собственно, сам результат:

Установка поворотников под зеркало 10
